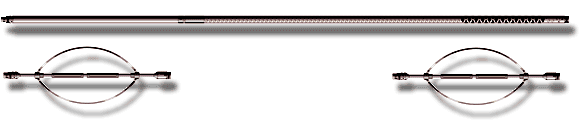

Предназначен
для измерения кинематических и динамических
характеристик регистрируемых типов волн (продольных, поперечных и Лэмба) в открытых и обсаженных скважинах. Рассчитан на работу в составе каротажных станций, укомплектованных блоком управления Б111. Прибор снабжен зондовой установкой ИЗ.ОП0.2П0.2П0.2П. Диаметр исследуемых скважин от 100 до 400 мм. В качестве линии связи используется трех или семижильный кабель. В сборках приборов аппаратуры "ЛОГИС" может устанавливаться в любом месте. |
|||||||||||
 |
|||||||||||
|
1.Диапазон
измерений интервального времени
пробега продольной волны Т,мкс/м: 120-650 2.Диапазон измерений затухания продольной волны по породе и колонне, Дб/м: 2.5-40 3.Диапазон измерения амплитуд Ар и Ак, В: 0,005-5 4.Относительная погрешность, % -при измерении интервального времени: +- 2 -при измерении затухания: +- 10 5.Диаметр прибора, мм , не более: 75 6.Длина прибора, м , не более: 6 7.Вертикальное разрешение зондов, м: 0,2 8.Масса, кг не более: 100 9.Собственная частота колебаний излучателя, кГц: 10 10.Максимальная температура окружающей среды, град.С: 120 / 175 11.Максимальное гидростатическое давление, МПа: 100 / 120 12.Время сохранения работоспособности прибора при максимальной температуре, час., не менее: 8 / 3 13.Скорость каротажа, м/час., не более: 600
|
|||||||||||
|
|
|||||||
|
|||||||
|
|
|||||||
